ИМПУЛЬС Карта "сухих" контактов для ИБП ФОРА/ФОРВАРД, 1-20кВА, 1/1 и 3/1, клеммы
В наличии
3 896 ₽
Характеристики
Основные характеристики
- Назначение опции
- подключение ИБП к системе мониторинга
- Тип опции
- карты «сухих» контактов
- Артикул
- CNRLFN02
Особенности

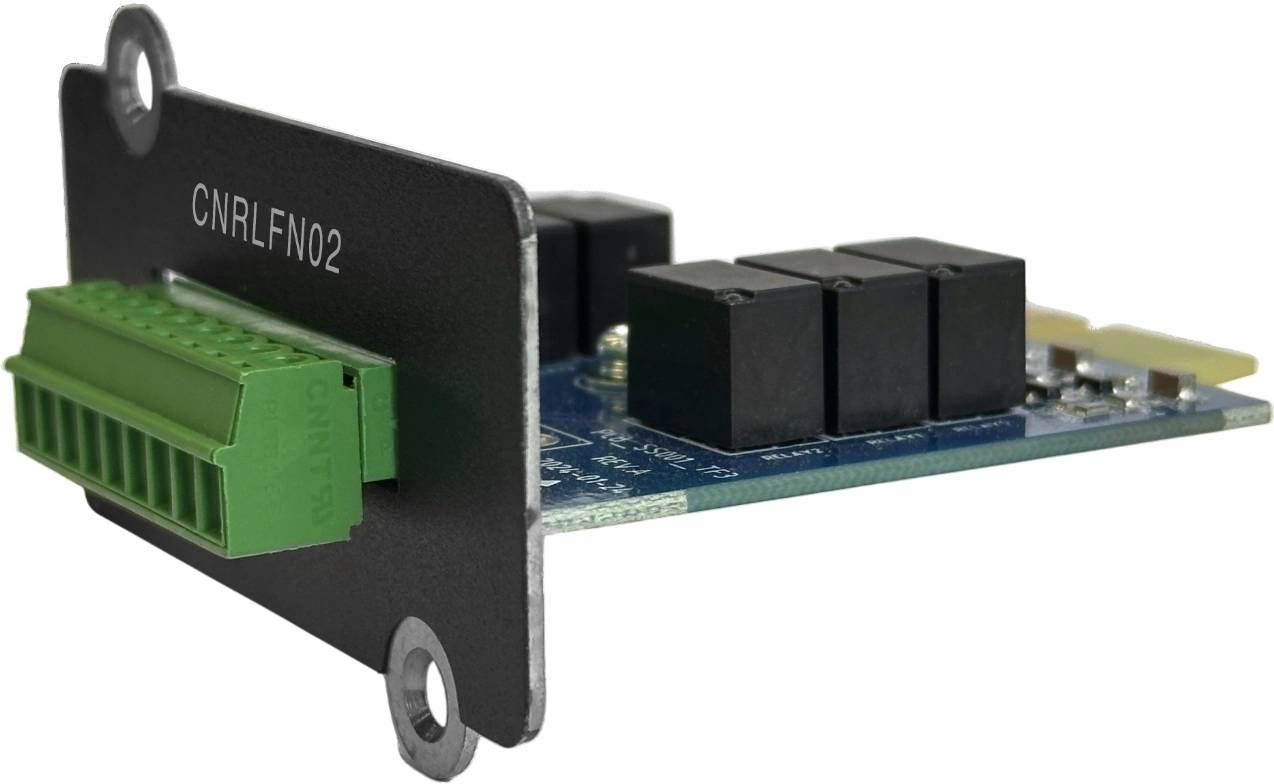

Карта «сухих» контактов AS400 Phoenix (1-20 кВА, 1/1 и 3/1)
Встраиваемая карта релейных («сухих») контактов с клеммной колодкой Phoenix предназначена для подключения ИБП ИМПУЛЬС серий ФОРА и ФОРВАРД (мощностью 1–20 кВА, конфигурации 1/1 и 3/1) к внешним системам мониторинга, промышленным ПЛК, панелям оповещения и системам диспетчеризации зданий.
Удобный винтовой клеммник Phoenix обеспечивает быстрый монтаж сигнальных проводов без необходимости пайки или использования специальных переходников.
Основные характеристики
- Интерфейсный разъем: Клеммная колодка Phoenix (9 pin)
- Внешнее питание (VCC): 12…24 В постоянного тока (DC)
- Удобство монтажа: прямое подключение проводников к винтовым клеммам
- Совместимость: ИБП ИМПУЛЬС серии ФОРА / ФОРВАРД 1-20 кВА (1/1 и 3/1)

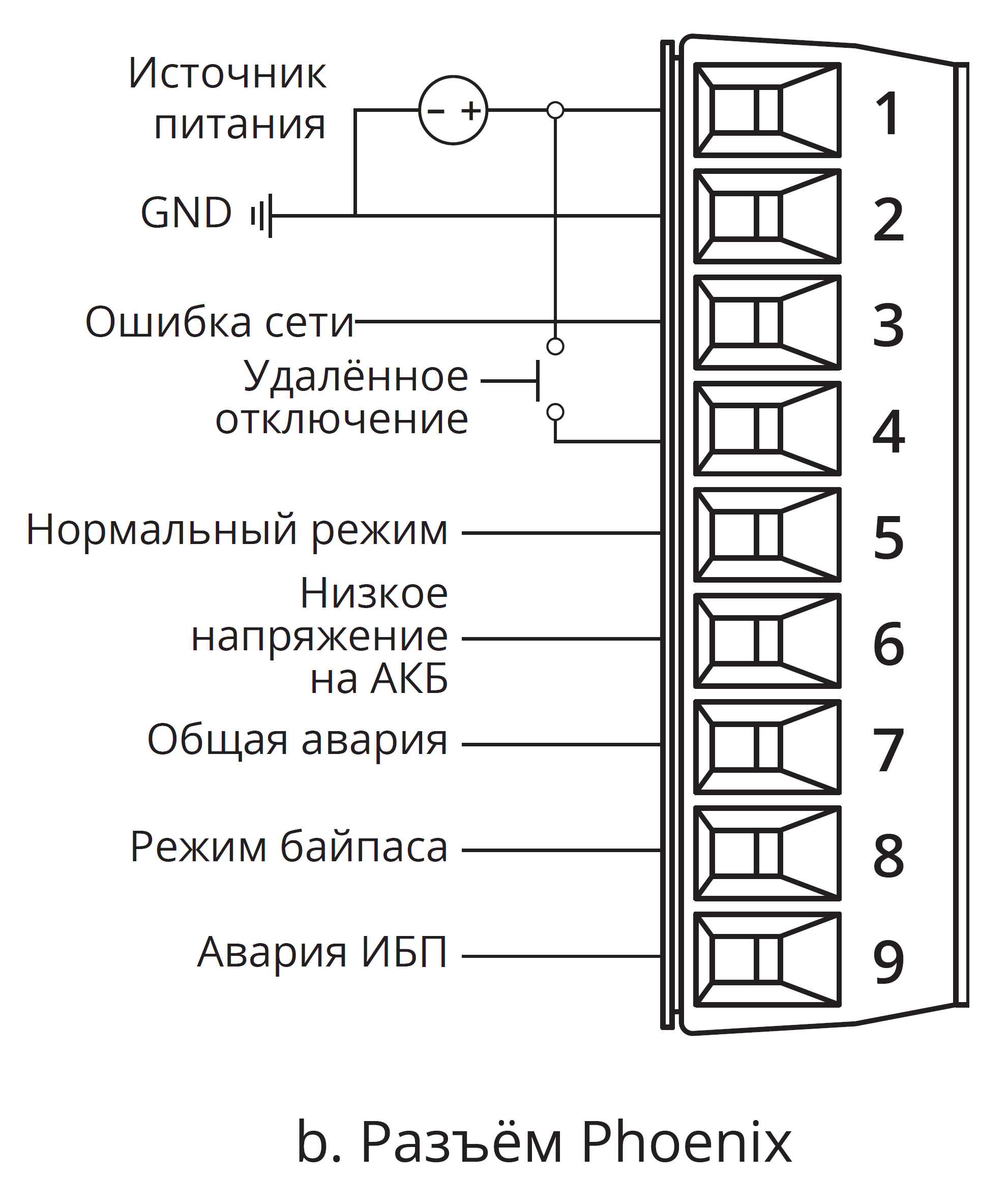

Назначение контактов клеммника Phoenix
| Контакт Phoenix | Сигнал | Описание и логика работы |
|---|---|---|
| 1 | Источник питания | Внешний источник питания 12…24 В постоянного тока. |
| 2 | GND | Заземление внешнего источника питания. |
| 3 | Ошибка сети | Контакт 3 разомкнут при ошибке сети. |
| 4 | Удалённое отключение | Если питающая сеть доступна, ИБП отключает выпрямитель и инвертор. В режиме работы от АКБ — полностью отключается. |
| 5 | Нормальный режим | Контакт 5 замкнут при работе в нормальном режиме. |
| 6 | Низкое напряжение на АКБ | Контакт 6 разомкнут при низком напряжении на АКБ. |
| 7 | Общая авария | Контакт 7 разомкнут при аварии ИБП. Если ИБП исправен — замкнут (NC). |
| 8 | Режим байпаса | Контакт 8 замкнут при работе в режиме байпаса. Контакт нормально разомкнут (NO). |
| 9 | Авария ИБП | Контакт 9 разомкнут при аварии ИБП. Если ИБП исправен — замкнут (NC). |
