ИМПУЛЬС Карта "сухих" контактов для ИБП ФОРА/ФОРВАРД, 10-80кВА, 3/3, клеммы
В наличии
7 879 ₽
Характеристики
Основные характеристики
- Назначение опции
- подключение ИБП к системе мониторинга
- Тип опции
- карты «сухих» контактов
- Артикул
- CNRLFN03
Особенности
Карта «сухих» контактов AS400 Phoenix (10-80 кВА, 3/3)
Встраиваемая карта релейных («сухих») контактов с клеммной колодкой Phoenix предназначена для интеграции трёхфазных ИБП ИМПУЛЬС серий ФОРА и ФОРВАРД (мощностью 10–80 кВА, конфигурация 3/3) в промышленные системы автоматизации, диспетчеризации (BMS, SCADA) и пожарно-охранные комплексы.
Удобная винтовая клеммная колодка Phoenix позволяет быстро и надежно подключить сигнальные провода без необходимости использования специальных переходников или пайки. Модуль обеспечивает полную гальваническую развязку для защиты управляющих контроллеров от промышленных помех.
Основные характеристики
- Интерфейсный разъем: Клеммная колодка Phoenix (9 pin)
- Внешнее питание (VCC): 12…24 В постоянного тока (DC)
- Гальваническая развязка: надежная защита управляющего оборудования
- Совместимость: ИБП ИМПУЛЬС серии ФОРА / ФОРВАРД 10-80 кВА (3/3)

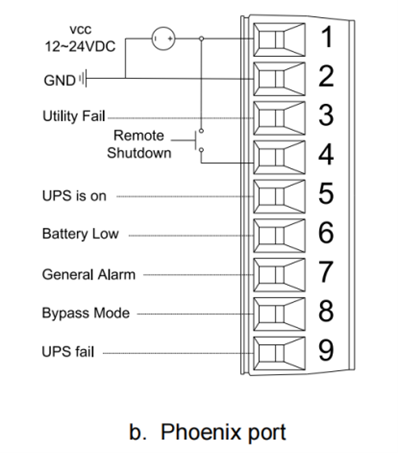

Назначение контактов клеммника Phoenix
| Контакт Phoenix | Сигнал | Описание и логика работы |
|---|---|---|
| 1 | Источник питания | Внешний источник питания 12…24 В постоянного тока. |
| 2 | GND | Заземление внешнего источника питания. |
| 3 | Ошибка сети | Контакт 3 разомкнут при ошибке сети. |
| 4 | Удалённое отключение | Если питающая сеть доступна, ИБП отключает выпрямитель и инвертор. В режиме работы от АКБ — полностью отключается. |
| 5 | Нормальный режим | Контакт 5 замкнут при работе в нормальном режиме. |
| 6 | Низкое напряжение на АКБ | Контакт 6 разомкнут при низком напряжении на АКБ. |
| 7 | Общая авария | Контакт 7 разомкнут при аварии ИБП. Если ИБП исправен — замкнут (NC). |
| 8 | Режим байпаса | Контакт 8 замкнут при работе в режиме байпаса. Контакт нормально разомкнут (NO). |
| 9 | Авария ИБП | Контакт 9 разомкнут при аварии ИБП. Если ИБП исправен — замкнут (NC). |
