ИМЦОД – Интегрированный модуль для малых и средних центров обработки данных

ИМЦОД — это готовое решение бесперебойного питания предприятий со средним уровнем потребления электроэнергии. Решения серии ИМЦОД имеют универсальную, энергоэффективную, модульную концепцию дизайна, которая позволяет заказчикам осуществлять быстрое развертывание, гибкое расширение и простую эксплуатацию ЦОД, а также удобное управление этими объектами.

Решение ИМЦОД включает в себя стойки для установки ИТ-оборудования, системы бесперебойного электропитания, распределения электроэнергии, охлаждения, мониторинга и структурированную кабельную систему (СКС). Благодаря тому, что ИМЦОД – модульная система, обеспечивается быстрое развертывание, высокая энергоэффективность, интеллектуальное управление, безопасность и надежность.

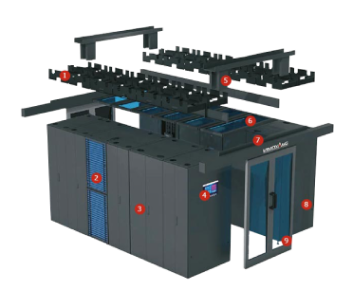

Состав ИМЦОД ИМПУЛЬС

Кабельный ввод
Рядная система кондиционирования
Стойка ИТ-оборудования
Внешний дисплей
Кабельный канал
Потолочная панель
Модульный ИБП
Прецизионный шкаф распределения электроэнергии
Входная дверь

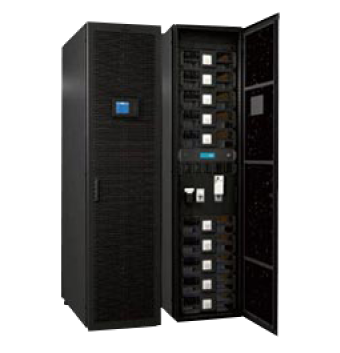

Система распределения электропитания-ИБП
- 19” шкаф, идентичный шкафу с ИТ-оборудованием и рядная система кондиционирования;
- Модуль ИБП оснащен независимой системой контроля, неисправный модуль может быть отключен автоматически;
- Мощность ИБП может масштабироваться от 20 кВА до 520 кВА, что отвечает требованиям модульных систем и обеспечивает гибкое добавление мощности в зависимости от роста ИТ нагрузки;
- N+X структура параллельного резервирования, поддержка максимум 4-х параллельно соединенных цепочек оборудования;
- Эффективность модульной структуры ИБП – 95%, эффективность ИБП в ЭКО режиме – 98%.

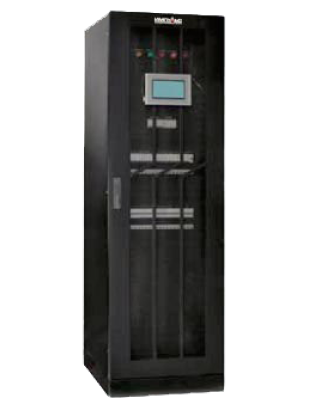

Система распределения электропитания – Модуль прецизионной системы распределения мощности
- 19” шкаф, идентичный шкафу с ИТ-оборудованием и рядная система кондиционирования;
- Управление спереди, обслуживание сзади, просто и удобно;
- Мониторинг напряжения, функция звукового и светового оповещения приобрыве питания;
- Функция EPO – опциональная. Может отключить электропитание в аварийной ситуации;
- Протокол связи Modbus позволяет легко подключить ИБП к внешней системе мониторинга и аналитики энергопотребления;
- Выходной автоматический выключатель с горячей заменой, который может обслуживаться без прерывания электропитания – опционально;
- Возможность использования оборудования стандартной или модульной архитектуры позволяет существенно сократить расходы на обслуживание;
- Возможность отключать нагрузки различного уровня через контроллер или систему мониторинга.

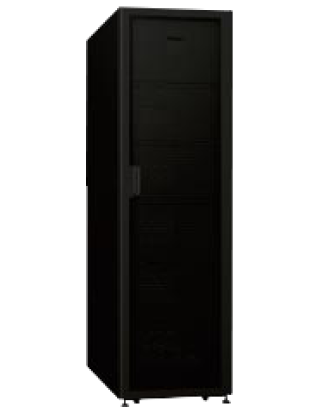

Шкафы и организация системы разделения воздушных потоков внутри ЦОД
- Продукты соответствуют ANSl/EIA; RS-310-D; IEC297-2; DIN41491:PART1; DIN41494; PART7; GB/T3047.2-92; совместимы с ETSI стандартом;
- Передняя и задняя двери имеют сотовую шестиугольную перфорацию, площадь воздухопотока составляет 75% от площади дверей;
- Благодаря использованию качественной холоднокатаной стали и спроектированной крепкой рамы, статическая несущая нагрузка шкафа составляет 1300 кг;
- Различные размеры шкафов прекрасно совместимы с системой разделения воздушных потоков внутри ЦОД.

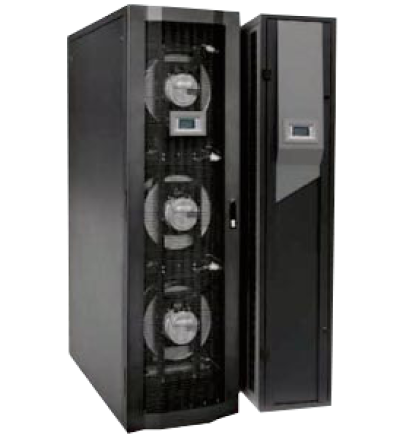

Система охлаждения
- 19” шкаф, идентичный шкафу с ИТ-оборудованием и рядная система кондиционирования;
- Разделение горячего и холодного воздушных потоков внутри ЦОД значительно сокращает энергопотребление, что повышает эффективность системы в целом;
- Поддерживает воздушное, водяное охлаждение, использование чиллера, холодопроизводительность системы от 20 до 60 кВт;
- Разнообразие сочетаний энергосберегающих технологий для обеспечения наилучшего энергосберегающего эффекта: использование частотно-регулируемого компрессора, ЕС-вентилятора, электронного расширительного клапана, наружного блока с бесступенчатым регулированием скорости вращения и т.д.;
- Температура выходного воздушного потока составляет 37град. C, что обеспечивает коэффициент теплоотдачи – 100%.

Применение энергосберегающей системы охлаждения

Холодные/горячие воздушные потоки внутри ЦОД

Холодные и горячие воздушные потоки разделены и изолированы между собой внутри ЦОД, чтобы избежать перегрева отдельных узлов дата-центра. Это повышает общую эффективность системы охлаждения, увеличивает допустимые температуры входного и выходного воздушных потоков. Плотность мощности системы может достигать 15 кВт, что помогает уменьшить площадь для установки дата-центра и снизить затраты на строительство.
Рядная система охлаждения

Организация прохождения воздушного потока между стойками с ИТ-оборудованием непосредственно вблизи источника тепла обеспечивает увеличение плотности мощности системы, сокращение потери охлаждающей способности, повышение температуры входных и выходных воздушных потоков, высокую эффективность и энергосбережение.
Моделирование воздушных потоков Дата-центра

Использование ПО для моделирования схемы построения дата-центра помогает прогнозировать температуру в помещении, траекторию воздушных потоков и охлаждающий эффект, избежать потерь холодопроизводительности, выдаваемой системой охлаждения и появления горячих узлов, а также обеспечить наилучшую схему размещения оборудования в системе.
Функция контроля многоуровневой системы кондиционирования

Многоуровневая система кондиционирования, запущенная в режиме интеллектуальной ротации, может охлаждать один блок и нагревать другой, повышать уровень влажности в одном блоке и понижать в другом, повышая, таким образом, общую эффективность охлаждающей системы.

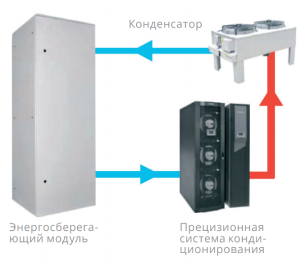

Интеллектуальная двухконтурная система

Режим компрессора.

Когда наружняя температура выше, чем температура в помещении или просто не подходит для использования коррозионно стойкого насоса (например летом). В данном режиме охлаждение происходит за счет компрессора.

Энергосберегающий режим.

Когда темература внешней окружающей среды понижается ниже температуры в помещении (обычно ниже 15С) компрессор выключается и хладогент охлаждается за счет циркуляции через внешний блок.

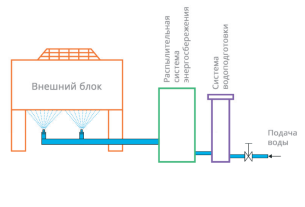

Внешний блок с технологией распыления.

Энергосберегающая технология с распылением на наружный блок состоит в том, что на теплообменник блока распыляется вода, разделенная на маленькие капли до состояния водяного облака. Когда вода испаряется, она поглощает большое количество тепла. Это позволяет уменьшить температуру воздушного потока и улучшить охлаждающий эффект наружного блока. Летом эта технология заставляет компрессор работать стабильно, повышает эффективность охлаждения и сэкономит энергию.

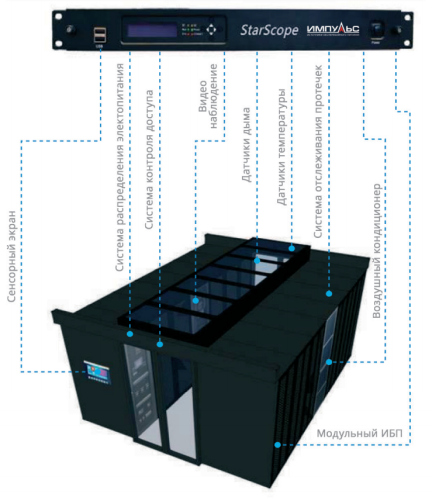

Система мониторинга ИМПУЛЬС включает в себя:
- Стандартные интерфейсы
- Панель расширения, включает в себя 8 портов RJ45
- Аппаратные средства и функции
- Расширение типа «сухой контакт». Разъем RJ11
- Мониторинг напряжения нейтраль-земля
- LCD дисплей
- Многоуровневая система оповещений с возможностью подключения СМС-уведомлений
- Ультра долгая батарейная поддержка
